Фильтр-пресс для обезвоживания осадков

Фильтр-пресс (filter-press)— это оборудование периодического действия, применяющееся для разделения под давлением суспензий, пульп, шламов и других неоднородных систем на жидкую (фильтрат) и твердую (кек, осадок) фазы. Такие аппараты используются для работы с широким классом осадков. Фильтр-прессы пригодны для обработки суспензий с повышенной температурой, охлаждение которых не допускается из-за риска выпадения кристаллов, и суспензий с небольшой концентрацией твердых частиц. Ленточный фильтр-пресс используется для обезвоживания шламового осадка сточных вод, промышленных суспензий, избыточной биомассы активного ила. Установка отличается высокой надежностью и простотой эксплуатации.

Области применения оборудования

Пресс-фильтры используются в любых отраслях промышленности, которые требуют осуществления эффективного обезвоживания шламов и суспензий, получения низкой влажности осадка и высокой чистоты фильтрата. Ниже перечислены некоторые области применения данных аппаратов:

  • городские очистные сооружения стоков;
  • станции водоподготовки;
  • целлюлозно-бумажные предприятия;
  • пищевые производства;
  • переработка биомасс;
  • углесодержащие шламы;
  • горная промышленность;
  • нефтяная и газовая отрасль;
  • производство напитков;
  • угольная промышленность.

Комплектация оборудования

Ленточный фильтр-пресс комплектуется из станции приготовления и дозирования реагентов, насоса подачи осадка и насосадля промывания, компрессора и панели управления данной установкой. При необходимости аппарат оснащается сгустителем.

Принципиальная схема работы пресс-фильтра



Принцип действия ленточных пресс-фильтров

Сначала осадок обрабатывается раствором флокулянта с целью улучшения его водоотдающих свойств. Специальный шламовый насос транспортирует его из сборных емкостей в барабан для предварительного сгущения на верхней ленте фильтр-пресса. Затем происходит гравитационное сгущение и уравнивание поступающего на сетку потока. Напор подаваемой в аппарат суспензии является основным фактором всего процесса фильтрования. Под давлением обрабатываемое вещество поступает внутрь системы с плотно сжатыми фильтровальными лентами и валами. Здесь осадок зажимается между двумя перфорированными лентами и проходит через несколько (обычно 12 или 14) валов уменьшающегося диаметра. Это обеспечивает постепенное повышения давления на шлам, за счет чего оптимизируется процесс прессования и повышается производительность системы в целом. Твердая фаза задерживается на поверхности фильтровального полотна, а жидкая свободно проникает через фильтровальную ткань и далее через систему каналов выводится из фильтра. Обезвоженный осадок при помощи скребка удаляется с ленты, а затем сбрасывается в устройство выгрузки. В нижней части пресса предусмотрен специальный лоток для сбора фильтрата, а для очищения лент– две промывочные линии, которые непрерывно обрабатывают их из форсунок перед поступлением новой партии осадка.

Фильтр-пресс для обезвоживания осадка – схема работы

Фильтр-пресс для обезвоживания осадка Пресс-фильтр для обезвоживания осадка



Основные характеристики ленточных пресс-фильтров

Фильтр-пресс предназначен для обезвоживания осадков и шламов, которые были предварительно сгущены до 3-5% гравитационным или механическим способом. При необходимости в обработке не сгущенного осадка может использоваться комбинация из фильтр-пресса и сгустителя, надстроенного сверху. Это дает возможность сэкономить место и повысить производительность обработки шламов. Ленточный пресс-фильтр может иметь автоматическую, полуавтоматическую конструкцию, а также неавтоматизированную (подразумевает произведение работ за счет ручного труда). Современные достижения науки позволяют осуществлять управление такими конструкциями при помощи интернет-технологий. Степень автоматизации фильтра для обезвоживания осадка выбирается по желанию заказчика. В представленной ниже таблице Вы можете ознакомиться с характеристиками предлагаемого нами оборудования.

Модель

Производительность, м3/час

Ширина ленты

Вес, кг

Размеры

КШОО-300

1

300

500

600*1600*1600

КШОО-500

5

500

1060

1000*3800*1900

SCI-500

5

500

1060

1000*3800*1900

КШОО-750

9

750

1200

1100*3800*1900

КШОО-1000

15

1000

2000

1300*3800*1900

КШОО-1500

25

1500

3600

1800*3800*1900

КШОО-2000

35

2000

5500

2300*3800*1900

КШОО-2500

50

2500

6000

2800*3800*2000

КШОО-3000

100

3000

6500

3300*3800*2000



Фильтр-пресс от компании Бионик

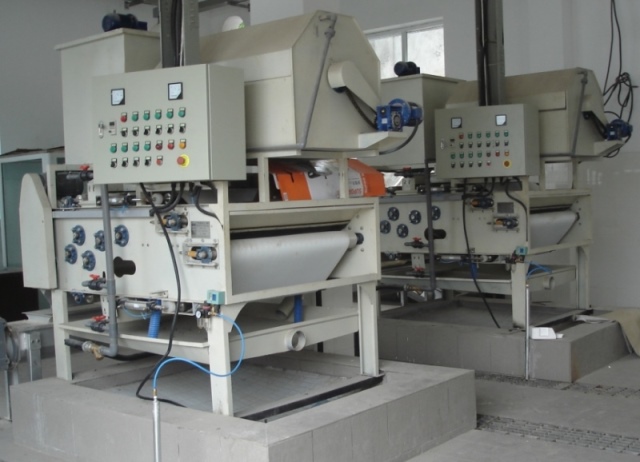

Фильтр-пресс в работе

Пресс-фильтр от компании Бионик

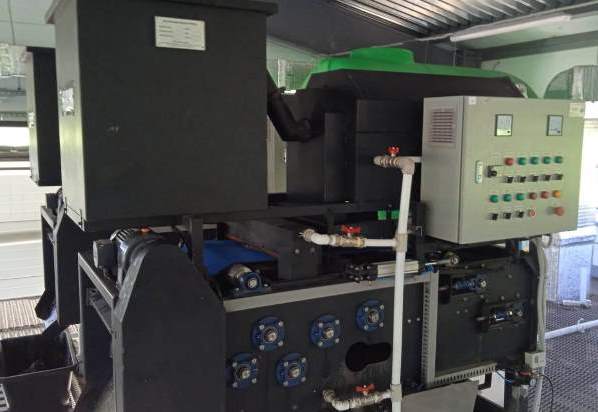

Пресс-фильтр - монтаж

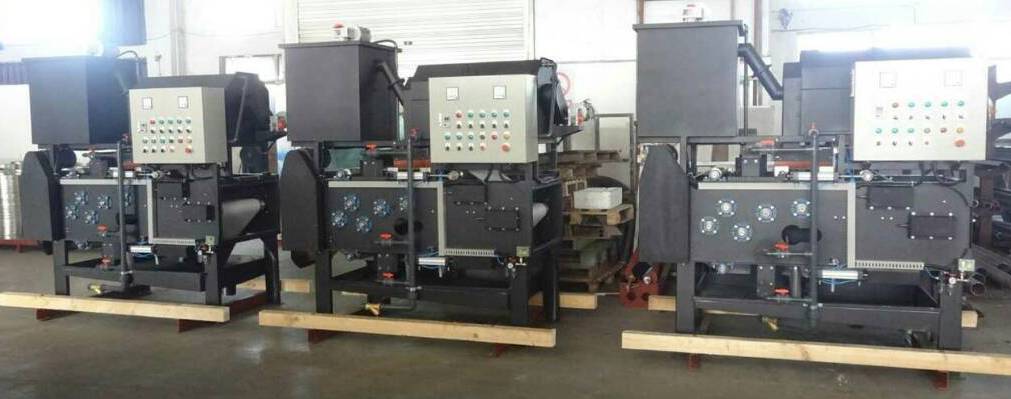

Изготовленный пресс-фильтр

Компания «ЭкоТехАвангард» осуществляет проект, подбор и поставку ленточных фильтр-прессов SCI для обезвоживания осадка.

Подобрать пресс-фильтры по требуемым характеристикам, сделать проект, рассчитать стоимость и комплектацию аппарата для обезвоживания осадка можно после заполнения опросного листа. Такжемы осуществляем гарантийное и сервисное обслуживание оборудования на всей территории РФ и стран СНГ, выполняем ремонт и обслуживание всех европейских, азиатских и отечественных производителей ленточных, камерных, вакуумных фильтров, рамных, шнековых и мембранных пресс-фильтров для обезвоживания, фильтрации и сепарации шламовых осадков.

Чтобы получить дополнительную информацию о предлагаемом нами оборудовании для обезвоживания осадка, свяжитесь с технологами компании «ЭкоТехАвангард» по телефону +7 (495) 969-19-59.
